 | 复合 暂无回答！ |  3 | |
| 2023-03-27 18:03 - 复合 | |||
| 各位师傅，早上无溶剂准备开机的时候往外打出来的A胶有气泡是什么原因啊？就刚开始打胶的时候有，以前也没有这种情况 | |||
分享按钮  0  0 | |||
 | 0017 2023-03-28 18:03 回答了问题 | 28 | |
| 2023-03-26 11:03 - 复合 | |||
| pet复合铝箔复合蒸煮cpp油墨转移制袋的时候，用胶带撕油墨撕不掉，不知道啥情况现在 | |||
| 小楼一夜听春雨:去查下原材料有没有带反电晕，用38达因笔去测 李凤涛:是不是印的材料有电晕，不能有电晕，如果吸附力好的材料应该要先涂防粘 | |||
| 分享按钮 2 0 | |||
| 马晓天 2023-02-21 14:02 回答了问题 | 1038 | |
| 2023-02-08 16:02 - 复合 | |||
单组分胶水无溶剂复合 ，消光opp/白牛皮纸/cpp制袋封刀处起层，剥开起层处油墨转移到纸上，opp电晕值38达因，向各位有经验的师傅请教 | |||
| 解志勇 回复 微信用户:印刷溶剂残留高影响油墨附着力 杨浩文:最好选用高浓度低粘度的胶水。把上胶量大一点3.5克左右。做纸主要看纸的质量和选用超低温的pe。好的淋膜纸3克就好的很。纸质量不好制袋起泡脱层，pe不到位，温度高了纸起泡，低了封不牢，特别是做8边封的袋... 郭明星 回复 微信用户:油墨胶水不匹配 还有 2 条回复点击查看... | |||
| 分享按钮 5 0 | |||
 | 黄河 2023-06-17 19:06 回答了问题 | 1059 | |
| 2023-02-03 16:02 - 复合 | |||
这种是什么情况，无溶剂复合求赐教。没见过这么严重的。 | |||
| :溶墨 陈刚:油墨溶解，上胶量过大，使用的胶水型号不匹配，聚酯型无溶剂胶水容易出现类似情况，建议更换胶水，或降低上胶量 解志勇:油墨胶水匹配性不好，或者上胶量小了 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
| 向易伟 2023-02-12 22:02 回答了问题 | 75 | |
| 2023-01-09 18:01 - 复合 | |||
| 鑫仕达无溶机收卷起活皱是把锥度调大还是调小 | |||
| 吕:看材料厚度，大就加，小就减 吕:看厚度，薄就加大， 陈良圆:张力问题 | |||
| 分享按钮 3 2 | |||
| 曾锦鸿 2023-02-03 14:02 回答了问题 | 36 | |
| 2023-01-03 07:01 - 复合 | |||
| 干复单组份胶水容易引起胶水线怎么解决 | |||
| 微信用户:1 小倩:iq7UR3ed 小倩:iq7UR3ed | |||
| 分享按钮 3 4 | |||
 | 游客1672310275 2023-01-12 10:01 回答了问题 | 950 | |
| 2022-12-29 18:12 - 复合 | |||
| 用醇溶白印刷的，能用乙酯胶复pet铝么 | |||
| 满天星、:用无溶剂复就可以了，PET满白复PET铝 Shinawatra:HNAI43Ty Shinawatra:HNAI43Ty 还有 3 条回复点击查看... | |||
| 分享按钮 6 2 | |||
| 2023-03-24 15:03 回答了问题 | 1359 | ||
| 2022-12-20 18:12 - 复合 | |||
1.2PET+4.5CPP复合出来留样挺平的，三边封做好袋子柳叶边，有没有知道咋回事的，和CPP有没有关系，  | |||
| 游客1679642967:分切的时候的时候观察一下复合膜是不是平整；没问题就是制袋温度高了。不平整的话，最好看下复合环节烘箱温度，复合收卷的两层卷曲的变化，跟着调节下张力和烘箱温度。 执迷不悟 回复 木:基本上是pet问题 木:这个太正常了，材料买不好工艺怎么调都没用的，嘿嘿，提醒一点，找对pet 还有 3 条回复点击查看... | |||
| 分享按钮 6 4 | |||
| 游客1670855068 2023-02-21 09:02 回答了问题 | 1068 | |
| 2022-12-12 22:12 - 复合 | |||
| 请教各位大神: 消光Bopp/vmcpp有溶墨白墨图案发黑，无溶剂复合  | |||
| ꧁꫞王哪跑꫞꧂:白油墨面积多的或者薄的建议用干复做，无溶剂做必须提前打样，速度不能开太快，胶量打到1.6克左右， 马晓天:可以换别的厂家胶水试试 ?¤豪¤?:白墨浅了 还有 1 条回复点击查看... | |||
| 分享按钮 4 2 | |||
| 韩彦华 2023-02-13 09:02 回答了问题 | 34 | |
| 2022-12-06 15:12 - 复合 | |||
| 无溶剂间隙用0.07塞尺调是不是比用0.08塞尺调的上胶均匀啊 | |||
| 漂泊无定:7进8不进，我这要求8进9不进，然后我调9进，10不进。不然上胶量不够，需要加转移棍速度 林非﹏:看哪里的机器 | |||
| 分享按钮 2 3 | |||
| 游客1670038553 2023-08-13 11:08 回答了问题 | 1288 | |
| 2022-12-03 11:12 - 复合 | |||
干复机复合的为啥这么多点点 | |||
| :上胶量不够 ?¤豪¤?:胶水流平性不行 明天会更好:速度慢点 还有 3 条回复点击查看... | |||
| 分享按钮 6 2 | |||
| 游客1669736454 2022-11-30 18:11 回答了问题 | 389 | |
| 2022-11-29 23:11 - 复合 | |||
请教下铝箔复合尼龙熟化后两侧或一侧有气泡什么情况二十卷有两三卷有烘箱温度1-5什么参考设定 | |||
| 游客1669804219 回复 China(HR) 一森:多谢 China(HR) 一森:打磨平棍就好了 5-6-7-8 5.5 6.5 7.5 8.5这样设置即可 | |||
| 分享按钮 2 0 | |||
| 游客1669303381 暂无回答！ | 7 | |
| 2022-11-24 23:11 - 复合 | |||
| 洗铝袋opp复PET脱层 | |||
| 分享按钮 0 0 | |||
| 游客1669302481 暂无回答！ | 0 | |
| 2022-11-24 23:11 - 复合 | |||
| 洗铝袋opp复PET脱层 | |||
| 分享按钮 0 0 | |||
| 张建 2022-12-07 15:12 回答了问题 | 846 | |
| 2022-11-24 11:11 - 复合 | |||
无溶剂水温温度上不来怎么回事，一般开一万米左右才能达到38℃左右 | |||
| 张建 回复 漂泊无定:一周清一次 漂泊无定:滤网堵了可能， 张建 回复 国庆:夏天没一个小时都上不来 还有 3 条回复点击查看... | |||
| 分享按钮 6 0 | |||
| 2022-11-23 10:11 回答了问题 | 831 | |
| 2022-11-17 08:11 - 复合 | |||
| 请教：无溶剂复合，环境湿度大概在40-60之间，听某厂商说，为提升胶水固化效果，有对材料本身加湿的做法。想了解下细节，1是有无必要，2是对收卷材料还是放卷材料进行加湿，3实现的设备办法 | |||
| 贵在自知，难在坚持:要看多什么材质，如果是牛皮纸的话要加湿，而且是单组份胶水，双组分不建议加湿 阿波:单组分胶水的无溶剂复合是需要加湿固化。 :完全没必要啊，这个技术建议很不专业。 还有 3 条回复点击查看... | |||
| 分享按钮 6 0 | |||
 | 尼大虎 2023-05-11 15:05 回答了问题 | 1464 | |
| 2022-11-03 12:11 - 复合 | |||
通泽无溶剂复合出现气泡是怎么回事 | |||
| 婉⃰莹⃰＆婉⃰鑫⃰:你这个底模是厚的cpp吧? 罗先生:两侧胶水干或者没压平 源兴橡塑:压辊压力加大 还有 6 条回复点击查看... | |||
| 分享按钮 9 0 | |||
 | 陀金清 2023-02-13 09:02 回答了问题 | 1083 | |
| 2022-10-24 13:10 - 复合 | |||
停机转移刚棍胶水就散开是什么情况 | |||
| 漂泊无定:擦机布不干净有油污一类的，或者你环境湿度有点大可能， 游客1675960893:洗机用的布太差了 曾裕俊:这是水还是胶水，还从来没见过胶水会成这样 还有 3 条回复点击查看... | |||
| 分享按钮 6 0 | |||
| 游客1666558776 2022-10-24 17:10 回答了问题 | 31 | |
| 2022-10-24 04:10 - 复合 | |||
| 无溶剂复高温蒸煮袋，卷心有硬袋和滑袋，卷心爽滑剂转移到表面，收卷张力很小，进烘箱烘过还可以按到离卷心100米左右，制袋还是有硬袋滑袋，请教大神是什么原因 | |||
| 游客1666604605 回复 老任，平淡是福:我们就是用大纸管，材料pet/NY/AL/Rcpp卷心老是有硬袋滑袋！胶水我们前期做没有！ 老任，平淡是福:建议用大纸管，减少上胶量尽量不要超出1.8克加大收卷张力，如果还不好就建议换胶水厂家了， | |||
| 分享按钮 2 0 | |||
| 游客1666318081 2022-10-26 12:10 回答了问题 | 367 | |
| 2022-10-21 10:10 - 复合 | |||
这种杯盖膜Pet复1.2丝的铝箔复7.4丝的pe.客户反映制作过程中光标走着走着就错位2毫米左右，请教大神如何解决 | |||
| 新晨:重新制版，把每单元电眼距离减少0.2CM 木:这种盖膜的电眼间距要求很高的，±0.25mm，不然的话你走机前面几十米可能没问题，后面就不行了 狼人:客户的光标重新启动，光标重新找目标，不要对色块对图案 | |||
| 分享按钮 3 0 | |||
| 马晓天 2022-11-19 15:11 回答了问题 | 824 | |
| 2022-10-07 13:10 - 复合 | |||
| 无溶剂单组分复合消光opp/石头纸，复合强度高，制袋封刀后起泡，向有经验的师傅请教 | |||
| 回复 亿佳:湿度大的话可以提前放烘房吗？ 奔跑:还是胶水耐温性不行，换胶水 雄鹰展翅 回复 亿佳:有没有改善的办法，我这边是石头纸上胶经过涂布辊，温度较高效果会好些 还有 6 条回复点击查看... | |||
| 分享按钮 9 0 | |||
| С 2022-10-11 12:10 回答了问题 | 473 | |
| 2022-09-26 10:09 - 复合 | |||

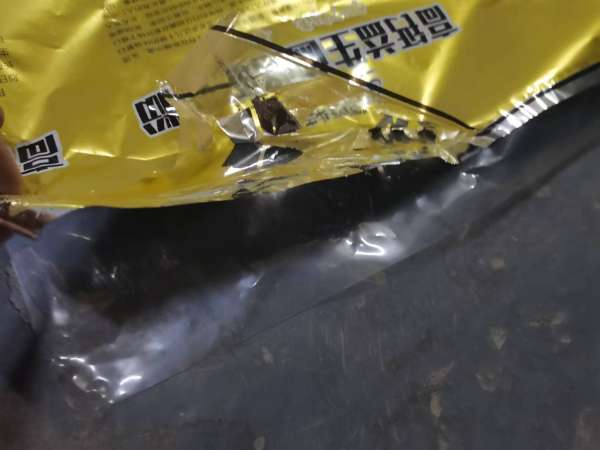

| 干复做 op/pet铝/pe7丝 一遍正常，二遍脱层，各位大神指导一二。  | |||
| 小菜壹碟:镀铝转移，干复温度太高，熟化温度高。适当降低温度。干复机有条件加装冷却辊 王先生:怎么看着像脱墨，不是脱铝 China(HR) 一森:换镀铝 加强的 | |||
| 分享按钮 3 0 | |||
